液化氣鶴管的設計溫度：-40℃～+60℃
發布時間：2025/3/4 18:50:55
650人看過
字號：大 中 小

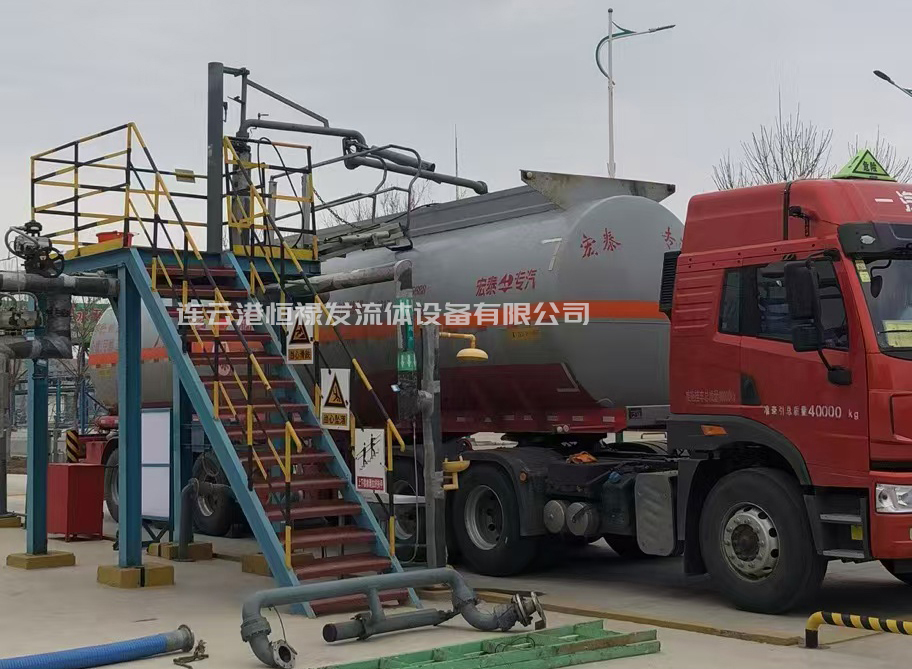

液化氣鶴管 — 顧名思義，是用做液化石油氣裝卸作業的鶴管。由天然氣或者石油進行加壓降溫液化所得到的一種無色揮發性液體。它極易自燃，當其在空氣中的含量達到了一定的濃度范圍后，他遇到明火就能爆炸。
由上可見，液化氣為易燃易爆揮發性介質，需要采用特殊的裝車鶴管進行密閉裝卸操作，通常鶴管型號為AL2543，字母AL代表陸用液體裝卸臂，第一位數字2代表底部裝卸，第二位數字5代表液相管的旋轉接頭數量為5，第三位數字4代表氣相管形式為下翻式，第四位數字3代表液相管形式為上翻式。
液化氣鶴管參數：
設計壓力：2.5MPa；試驗壓力：3.75MPa
設計溫度：-40℃～+60℃
輸送介質：液化氣
接管法蘭標準：HG20594-97
公稱尺寸：液相：PN2.5 DN50 ; 氣相：PN2.5 DN25
接車形式：銅快速接頭
液化氣鶴管主要結構：
立柱：起支撐作用，承受臂展開時的翻轉力矩
旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
內臂：用于連接輸送管道，并與外臂連接的部件
外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
平衡器：用于平衡外臂轉動力矩的部件
快速接頭：手動或液壓驅動，能同槽車或槽船接口快速連接的部件
球閥：手動控制裝卸開關
拉斷閥（可選）：用于同汽車槽車接口連接的緊急脫離閥件
液化氣鶴管主要材質：
管道： 304；球閥：304； 快速接頭：銅
旋轉接頭：外圈30CrMo或45鋼，內圈304，法蘭304
主密封圈：PTFE，骨架304
